高溫蒸汽流量計選型需圍繞蒸汽介質特性、工況參數、現場需求三大核心，遵循 “參數收集→量程匹配→功能選型→場景適配" 的邏輯，確保測量精準、穩定運行，高溫蒸汽流量計具體步驟如下：

步驟 1：收集基礎工況參數（選型前提）

1. 蒸汽類型：明確是飽和蒸汽還是過熱蒸汽（兩者密度計算方式不同，補償方案有差異）；若為濕蒸汽，需提供干度值（濕蒸汽需預處理，否則易損壞傳感器）。

2. 流量參數：

• 提供常用流量、zui大流量、最小流量（優先保證常用流量落在量程的 50%~80%，這是流量計測量區間）；

• 流量單位統一（常用質量流量 t/h，或體積流量 m3/h）。

3. 管道與工況條件：

• 管道參數：公稱通徑（DN）、管道材質、安裝方式（水平 / 垂直）；

• 工況參數：工作壓力（MPa）、工作溫度（℃）（過熱蒸汽需明確，飽和蒸汽壓力對應固定溫度）；

• 安裝環境：室內 / 戶外、是否存在強振動（如泵 / 壓縮機附近）、是否為防爆區域（需明確防爆等級，如 Ex d 隔爆 / Ex ia 本安）。

步驟 2：確定流量計通徑與量程（核心匹配）

1. 流速校核：蒸汽渦街流量計的流速范圍為 15~35m/s，低于 5m/s 測量誤差大，高于 40m/s 易產生氣蝕損壞阻流體。

   利用公式初步核算通徑：

1.

2. 量程匹配：

• 根據計算的通徑，對照廠家樣本選擇對應 DN 的流量計，確保zui 大流量≤量程上限，最小流量≥量程下限；

• 流量波動大的場景（如鍋爐啟停），選擇寬量程比型號（20:1 及以上）。

3. 結構選擇：

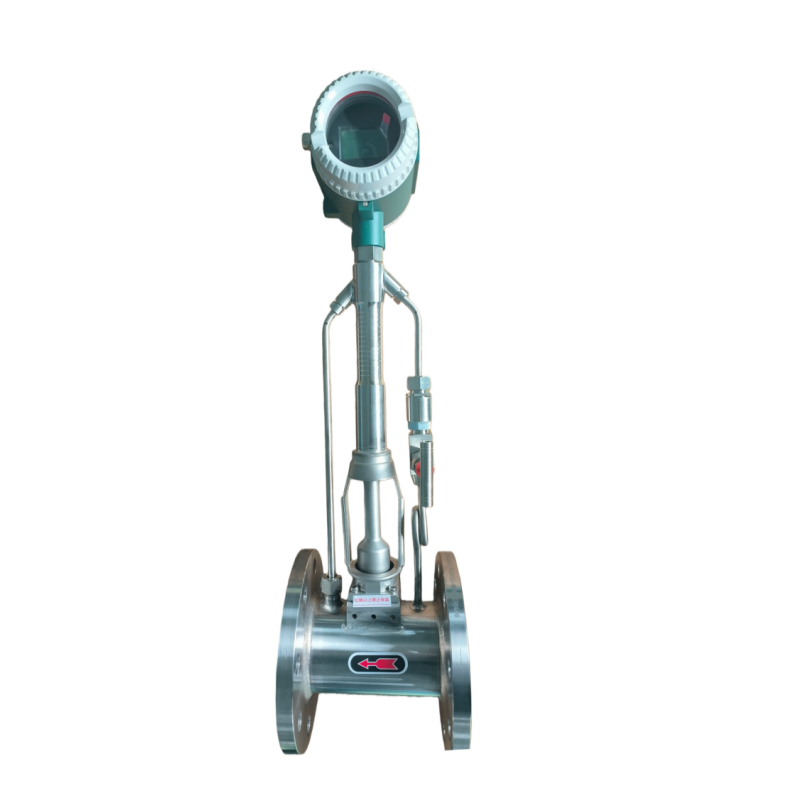

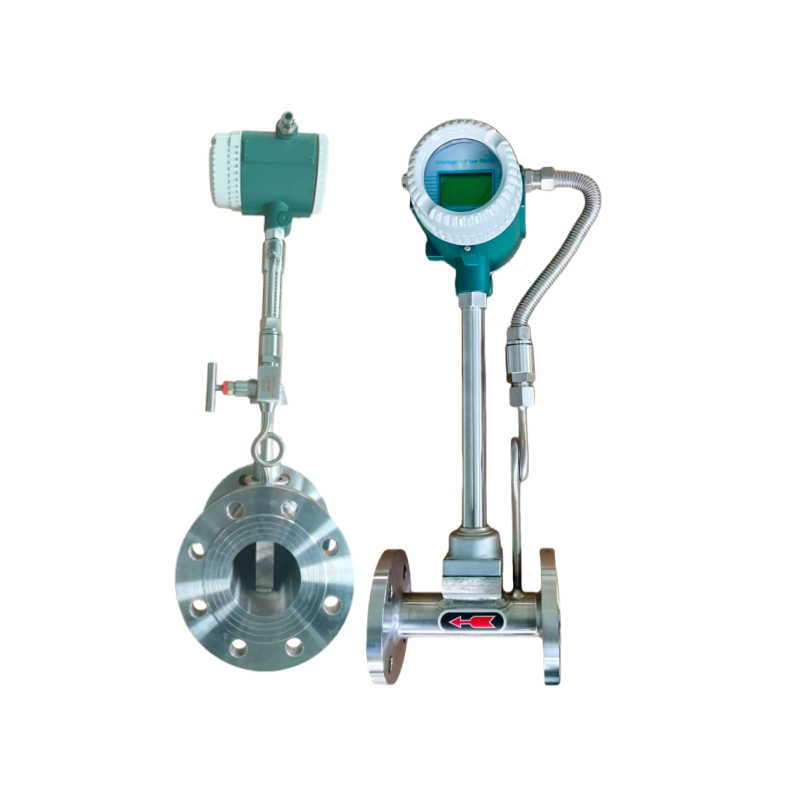

• 常規管徑（DN25~DN300）：選用一體式渦街流量計，安裝方便；

• 大管徑（DN300~DN500）：選用插入式渦街流量計，成本低、安裝無需斷管。

步驟 3：選配補償模塊與傳感器（精度保障）

1. 補償方案選擇：

• 飽和蒸汽：僅需壓力補償（壓力與溫度一一對應，通過壓力計算蒸汽密度）；

• 過熱蒸汽：需溫壓雙補償（溫度、壓力均影響密度，需同時檢測）；

• 選型時優先選內置溫壓傳感器的智能型，集成度高、安裝便捷；也可選手動補償（適用于工況穩定場景）。

2. 傳感器類型選擇：

• 壓電式傳感器：成本低、靈敏度高，適用于常規蒸汽工況；但抗振動能力較弱，振動大的場景需加裝減振裝置；

• 電容式傳感器：抗振動、抗高溫性能好，適用于強干擾、高溫高壓蒸汽工況，價格略高。

步驟 4：確定材質、防護與輸出功能（場景適配）

1. 材質選型：

• 主體材質：常規蒸汽選304 不銹鋼；高溫高壓 / 腐蝕蒸汽（如含硫蒸汽）選316L 不銹鋼或哈氏合金；

• 密封材質：常溫選丁腈橡膠，高溫選氟橡膠（FKM），確保密封性能和耐溫性。

2. 防護與防爆配置：

• 戶外安裝：防護等級≥IP67，加裝防曬防雨罩；

• 防爆區域：根據危險等級選對應防爆型號，如 Ex d ⅡBT4（隔爆型）、Ex ia ⅡCT6（本安型），接線盒需配防爆格蘭頭。

3. 輸出功能選擇：

• 基礎需求：4-20mA 模擬量輸出（對接 PLC/DCS）；

• 智能需求：RS485（Modbus/HART 協議）輸出，支持遠程監控、參數修改；

• 特殊需求：脈沖輸出（用于貿易結算）、流量報警開關（超量程時觸發）。

步驟 5：復核安裝條件，規避選型誤區

1. 直管段復核：確認現場能滿足 “上游 10~20DN、下游 5~10DN" 的直管段要求，若不足需選配整流器，否則流場紊亂會導致測量誤差增大。

2. 抗干擾復核：強振動場景需選抗振動型渦街流量計，或計劃加裝減振支架；避免將流量計安裝在泵出口、彎頭下游等擾流位置。

3. 售后與校準復核：選擇提供計量認證證書的廠家（貿易結算需強制檢定），確認是否支持現場校準或返廠校準服務。
